一、實驗線用途說明

1.1試驗線線應用

該實驗線主要用于高檔電解銅箔連續生產，并且可實現電解銅箔的新配方試制過程，開展電解銅箔產品的性能研究和電解銅箔連續生產工藝的研發。

1.2所生產銅箔的具體規格：

整卷厚度偏差＜3%；原箔幅寬450 mm±1 mm，在買方自配生產配方及生產原理的情況下，穩定收卷銅箔長度≥1萬米。

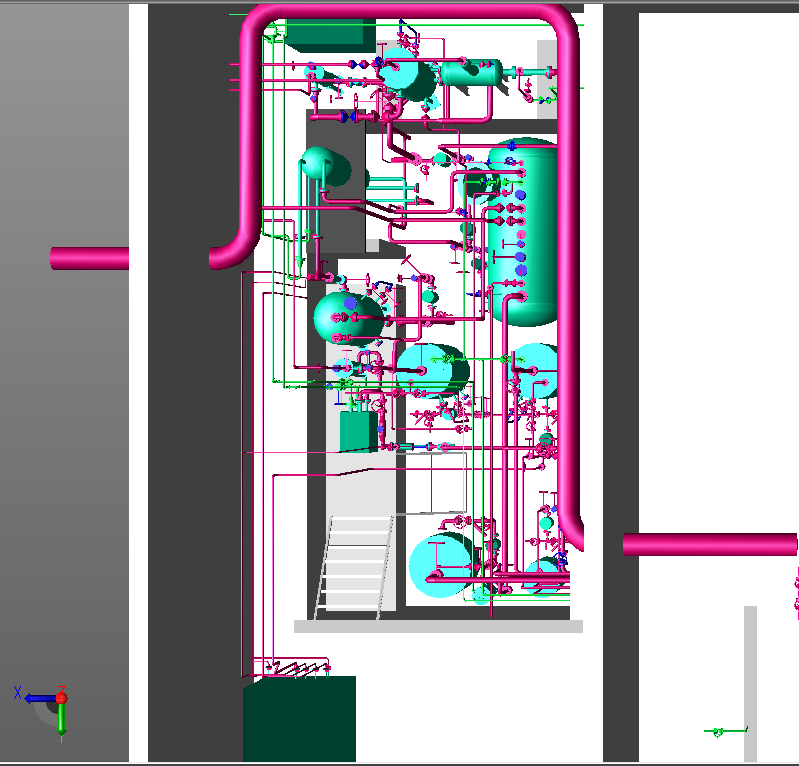

二、試驗線線系統功能

該實驗線主要功能系統主要有：

2.1 造液系統：該系統主要功能為為生產線提供電解銅箔需要的硫酸銅溶液，將銅絲、純水、氧氣等原料混合在反應釜（溶銅罐）中進行化學反應，以得到生箔需要的原液。

2.2 過濾系統：該系統功能實現對電解原液進行三級過濾，以實現生箔需要的電解液的純度。

2.3 供液系統：該系統功能主要是實現電解液體的存儲、供應，是連接造液系統與電解生箔機的橋梁。

2.4 添加劑系統：該系統功能主要是實現生產配方中的有機物的添加，以實現銅箔的平整度、光亮度、機械性能等方面的改善。

2.5 熱交換系統：凈液換熱器設置出口溫度和冷凍水流量串級控制，保證生箔進液溫度。

2.6 DCS控制系統：控制系統采用DCS，配HMI方便人機交互，按成套機械裝置進行設計。配套成套裝置通過通訊與控制系統互聯。對生產線中的電解液的溫度、壓力、液位、流量、閥門等進行實時控制。

2.7在線檢測系統：

在線檢測系統主要涵蓋以下兩個方面：

2.7.1光折射銅離子濃度在線檢測儀器

銅離子在線分析儀自動在線檢測造液供液系統中銅離子，將凈液罐中的檢測到銅離子濃度值通過信號輸出至溶銅罐，根據事先設定的濃度要求，決定溶銅罐是否向污液罐輸送新的電解液，以實現供液系統中的銅離子濃度設定的目標值。

2.7.2 X射線銅箔面密度在線測量?jī)x器

本設備用于銅箔面密度在線測量，測量范圍3-20μm。在線檢測面密度系統安裝在電解生箔機收卷前，進行在線橫幅掃描，實現在線檢測銅箔面密度的橫向和縱向變化趨勢。

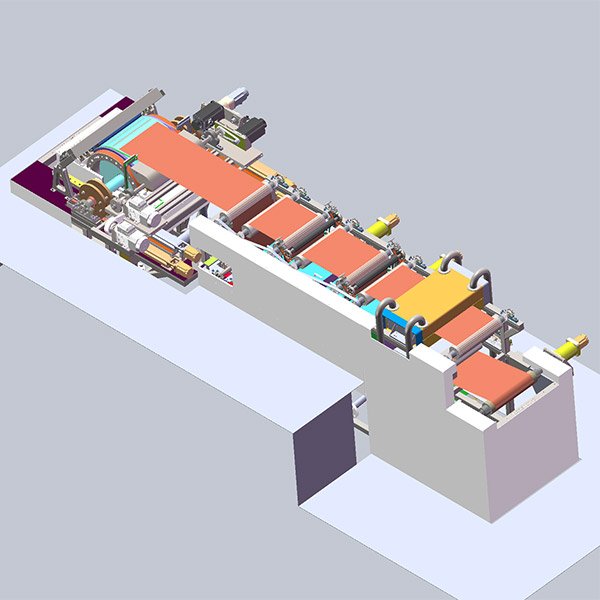

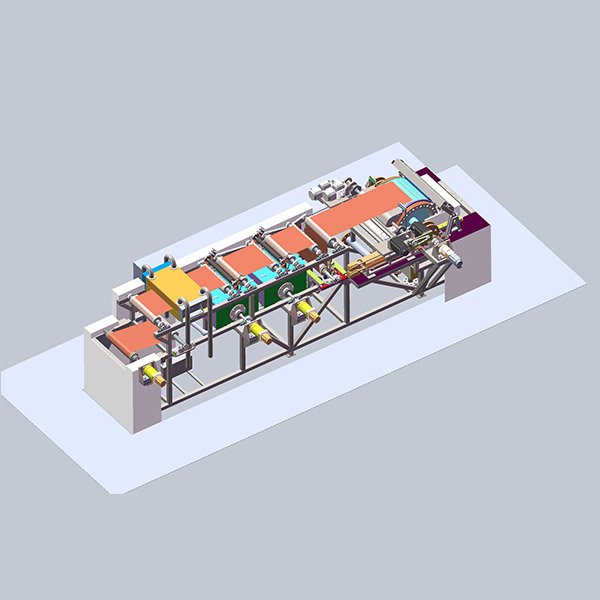

2.8 φ620*450 生箔機

主要包括：陽極槽、陰極輥、在線拋磨、酸洗水洗、在線切邊、鈍化、烘干、導向、張力調整、收卷、直流電源、單機控制柜。
